RADIUSBETAETIGER-S-OU-SN (订货号 095315)
选择内容
S铰链式触发块（顶开/底开），用于SGA/SGP/STA/STP/STM安全开关
- 触发块由不锈钢制成
- 内附两个安全螺钉
- 用于顶开和底开式铰链门
说明
注意
S-...-SN触发块不得结合插接筒使用。S-...-LN触发块必须结合插接筒使用。
铰链式触发块
当门扇曲率半径小于300毫米时，应使用曲率半径执行器。执行器的弹性运动可避免因执行器在驱动头内卡住而造成的损坏。 应根据安全装置的运动方向，选择适用于左右或上下方向的执行器。

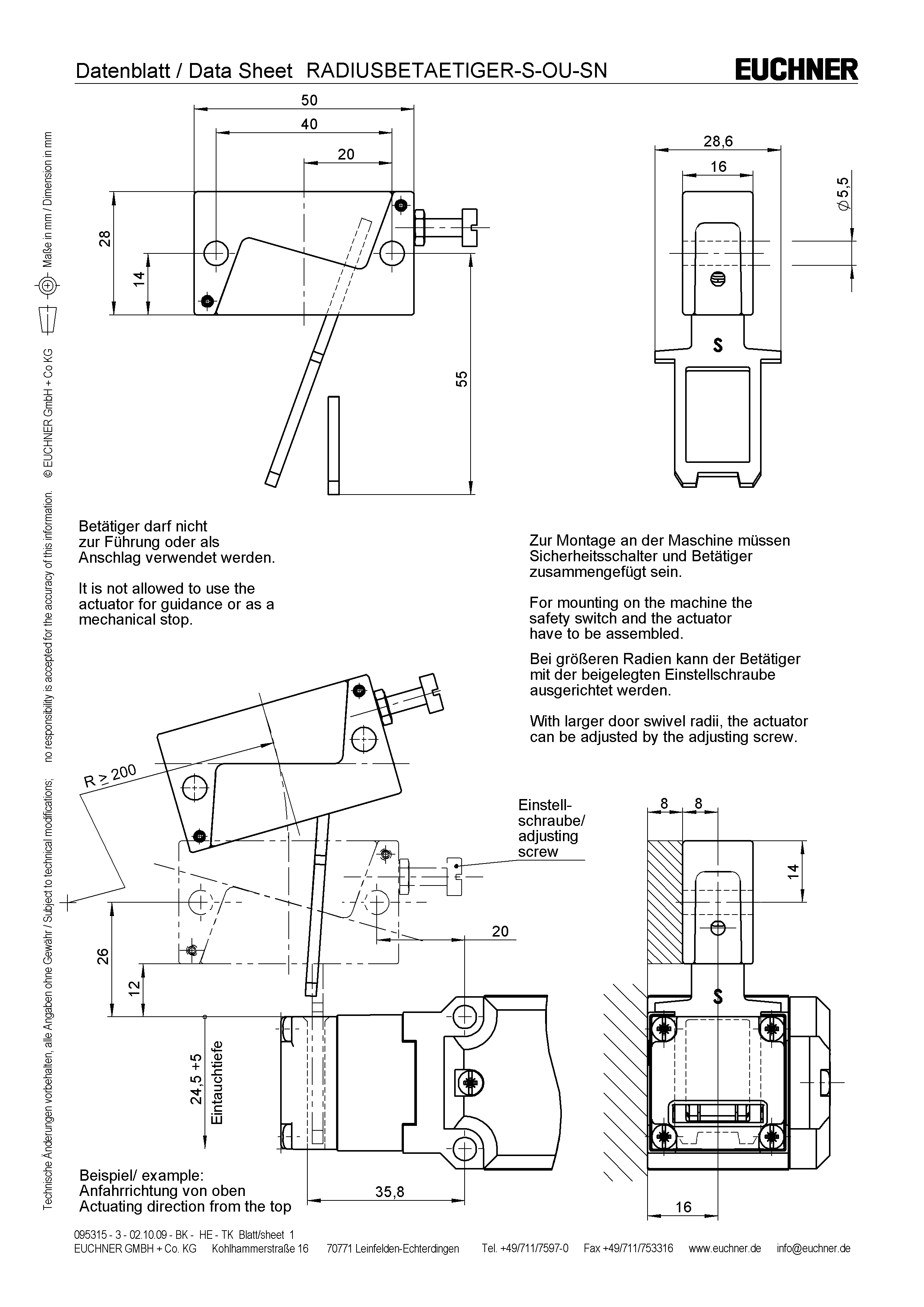

尺寸图
技术数据
审批
机械值和环境
| 存储温度 | -25 ... 70 °C |
| 超行程 | max. 5 mm |
| 门半径 | min. 200 mm |
| 材料 | |
| 触发块 | 不锈钢 |
| 螺钉 | 不锈钢 |
杂项
| 插接筒的可用性 | 否 |
附件
下载
完整软件包
仅需单击一次，即可下载所有重要文档。
目录：
- 操作说明以及操作说明或简要说明的所有附件
- 补充操作说明的所有数据表
- 符合性声明
下载完整软件包 (ZIP, 0,2 MB)
单个文档
其他文档
批准和证书
DGUV
文档编号
版本
语言
大小
DGUV
文档编号
版本
语言
大小
3,5 MB
销售文件
塑料壳体 的安全开关
文档编号
版本
语言
大小
塑料壳体 的安全开关
文档编号
116243
版本
11-03/18
语言
大小
6,1 MB
Safety Switches with Plastic Housing
文档编号
096956
版本
11-03/18
语言
大小
6,5 MB
Interrupteurs de sécurité avec boîtier plastique
文档编号
100677
版本
11-03/18
语言
大小
6,6 MB
Interruptores de seguridad con carcasa plástica
文档编号
104855
版本
11-03/18
语言
大小
6,6 MB
Sicherheitsschalter mit Kunststoffgehäuse
文档编号
096955
版本
11-03/18
语言
大小
6,6 MB
Bezpečnostní spínače s plastovým pouzdrem
文档编号
121649
版本
11-03/18
语言
大小
6,5 MB
金属壳体 的安全开关
文档编号
版本
语言
大小
金属壳体 的安全开关
文档编号
102453
版本
11-03/18
语言
大小
8,2 MB
Safety Switches with Metal Housing
文档编号
100369
版本
11-03/18
语言
大小
7,8 MB
Interrupteurs de sécurité avec boîtier métallique
文档编号
100676
版本
11-03/18
语言
大小
7,9 MB
Interruptores de seguridad con carcasa metálica
文档编号
104856
版本
11-03/18
语言
大小
14,0 MB
Sicherheitsschalter mit Metallgehäuse
文档编号
100319
版本
11-03/18
语言
大小
7,9 MB
Bezpečnostní spínače s kovovým pouzdrem
文档编号
121650
版本
11-03/18
语言
大小
7,8 MB
ePlan宏程序
EUC.095315
文档编号
版本
语言
大小
EUC.095315
文档编号
版本
语言
大小
0,1 MB
CAD/eCAD
订货数据
| 订货号 | 095315 |
| 项目名称 | RADIUSBETAETIGER-S-OU-SN |
| 总重量 | 0,064kg |
| 海关税则号 | 85389099990 |
| ECLASS 11.0 | 27-27-26-06 Actuator for safety-related position switch |
