RPS系列拉绳开关

拉线开关的任务

与带紧急停止按钮的开关相比，拉线开关的跳闸范围要大得多，因为可以在整个电线长度上动作，而不局限于开关触及的小范围内。拉线开关应用于需要保护较大危险区域的地方。
拉线开关的优势在于，当发生危险时，可以从工作区域的任何一点立即关闭工厂或机器区域，而无需在短距离内安装单独的紧急停止装置。

拉线开关的功能和技术

EN 60947-5-5-6（紧急停止按钮和拉线开关的要求）规定了拉线开关功能的精确规格。例如，闭锁装置（紧急停止开关）必须通过转动钥匙、按指定方向转动按钮或拉动动作来复位。拉线开关通常通过拉动涂塑钢缆来触发。此外，EUCHNER 的拉线开关外壳上还有一个紧急停止闭锁开关，可实现相同的功能。当触发时，安全触点被触发并产生停止信号，从而立即关闭机器。同样，绳索断裂或脱钩也必须触发紧急停止信号。这意味着安全装置中的缺陷会立即被识别出来，安全功能在任何时候都能得到保证。

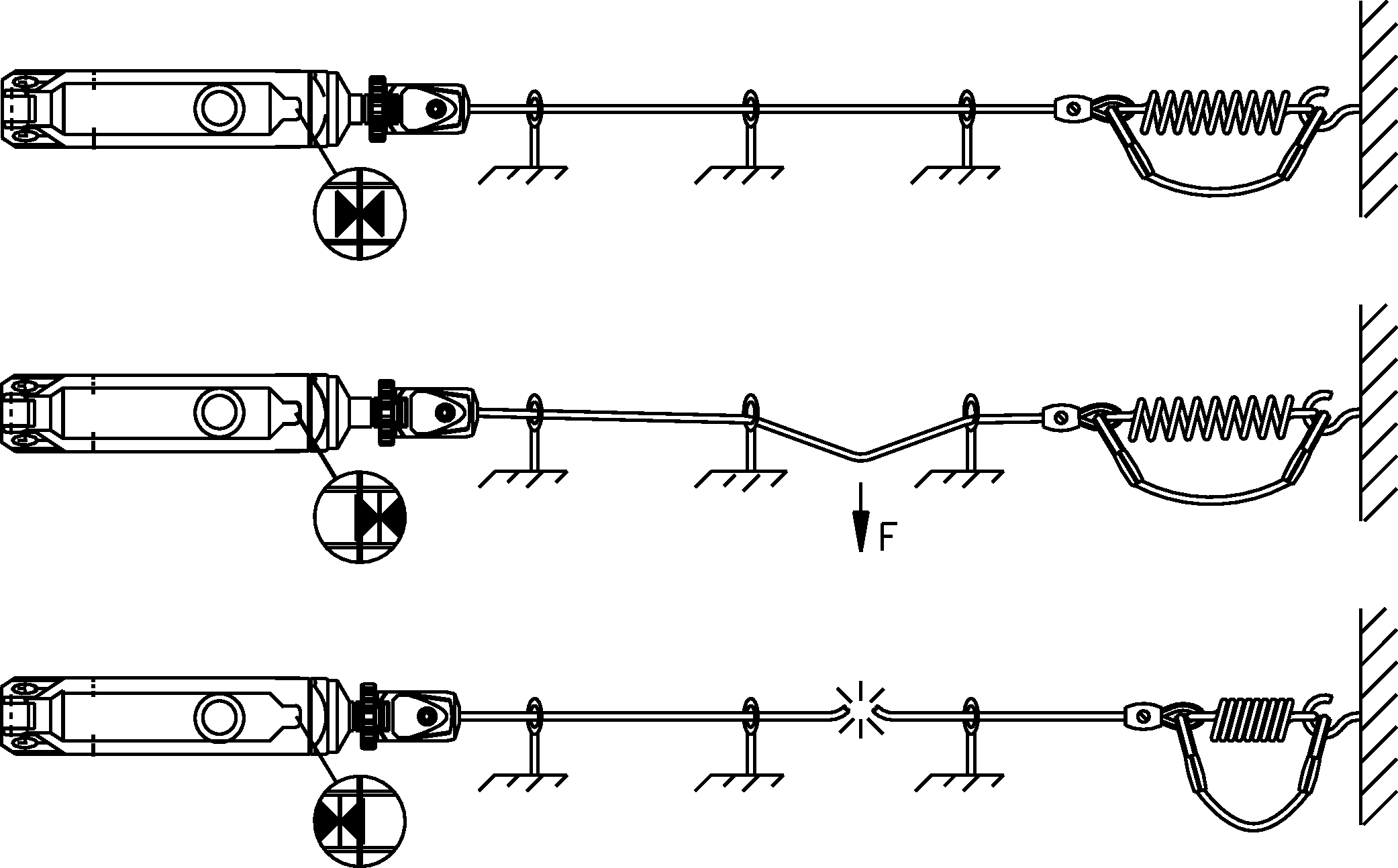

为实现这一功能，拉绳开关有一个中心位置和两个开关位置。机器正常操作时，开关处于中心位置。如果钢丝绳被拉动或断裂，开关会切换到其中一个断开位置并停止机器。EUCHNER 的拉绳开关还配有观察窗，用于显示钢丝的位置。

附件和钢丝绳固定

附件

根据 EN ISO 13850 标准，紧急停止装置的位置必须便于高危人员触及和安全操作。与拉线开关一样，在使用钢丝绳时，可以通过标记旗来提高可视性。
为确保拉线系统的设计正确且符合安全标准，必须在对拉轴承上安装拉线弹簧。这样就可以在电缆运行的任何位置进行独立于方向的释放。

绳索紧固

EUCHNER 为拉线开关的安装提供多种附件。拉绳在 RPS 和对拉弹簧之间张紧，并用吊环螺栓支撑。支撑点固定在几米范围内。
钢缆方向的改变可借助块式滑轮来实现。方向变化最大可达 90°。块式滑轮的优点是可将钢缆与反转点之间的摩擦力降至最低。
RPS...SC型号配备了快速释放头，可快速安装钢丝绳。此外，钢丝绳张力可直接在快速释放头上重新调整。

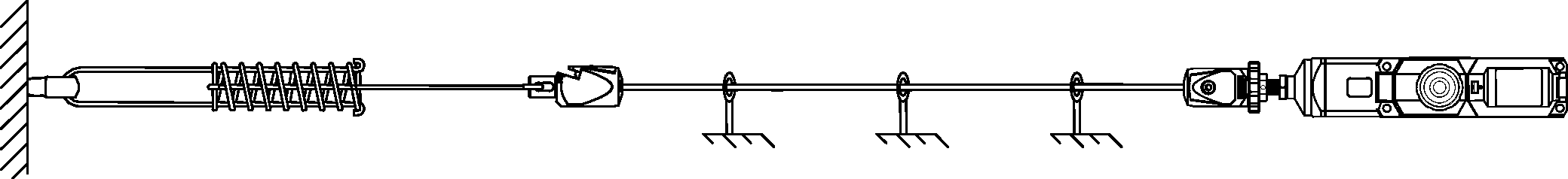

安装 RPS 系统：

绳索长度和温度相关性

在拉线开关的应用中，必须考虑到整个系统的温度相关性，以避免因温度相关的拉线伸长或收缩造成意外跳闸。为此，要确定可能的电缆长度，并定期重新调整触发点。

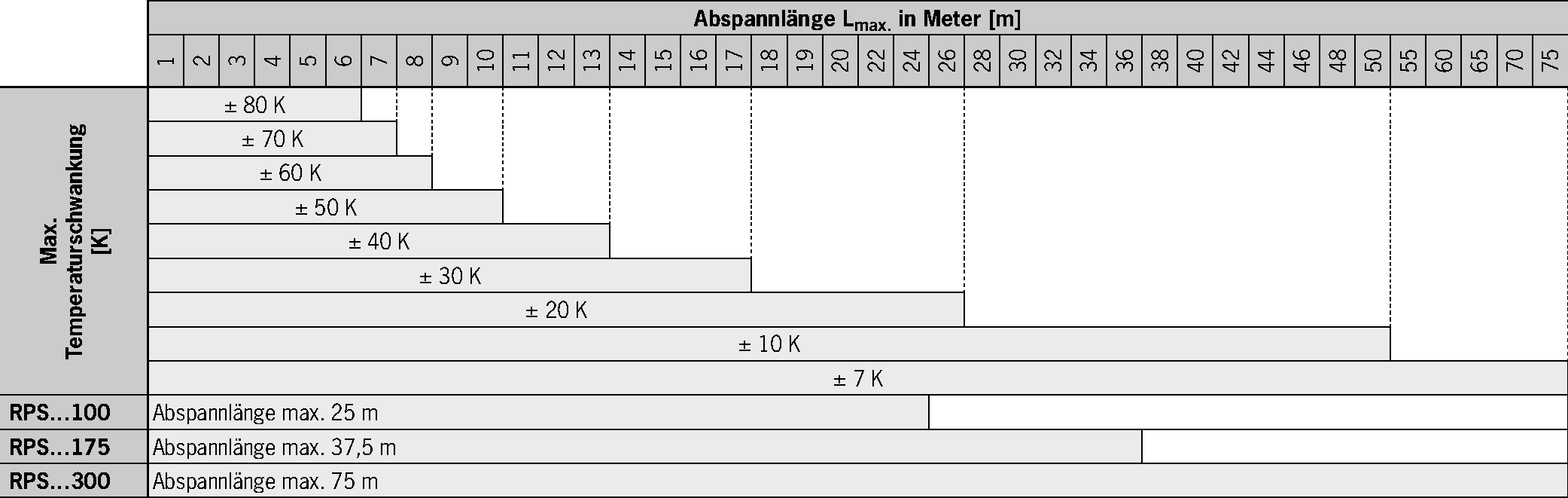

下图说明了绳索长度与温度波动之间的关系。理想情况下，应在环境温度为 20°C 时进行安装。
